风电管路系统解决方案

帕卓管路 2024-03-01 15:05:53 473次 返回

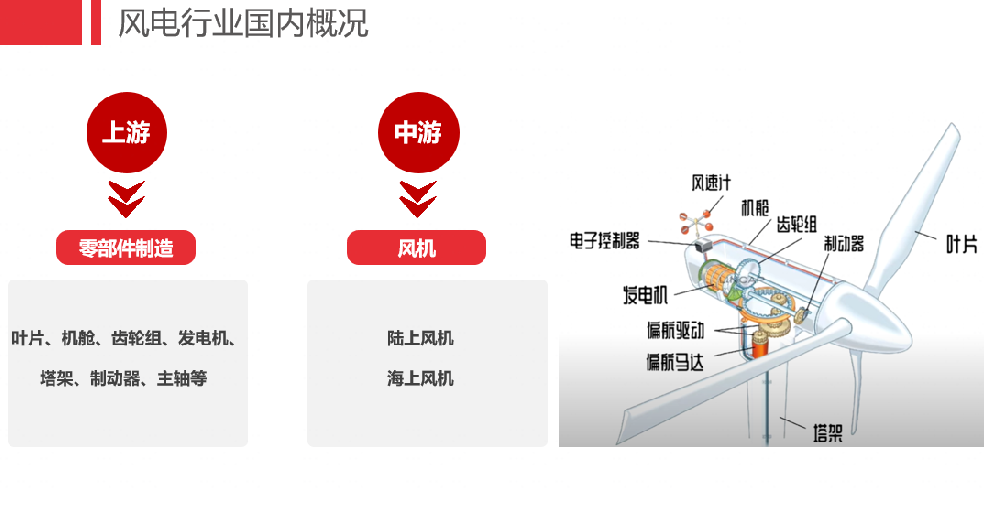

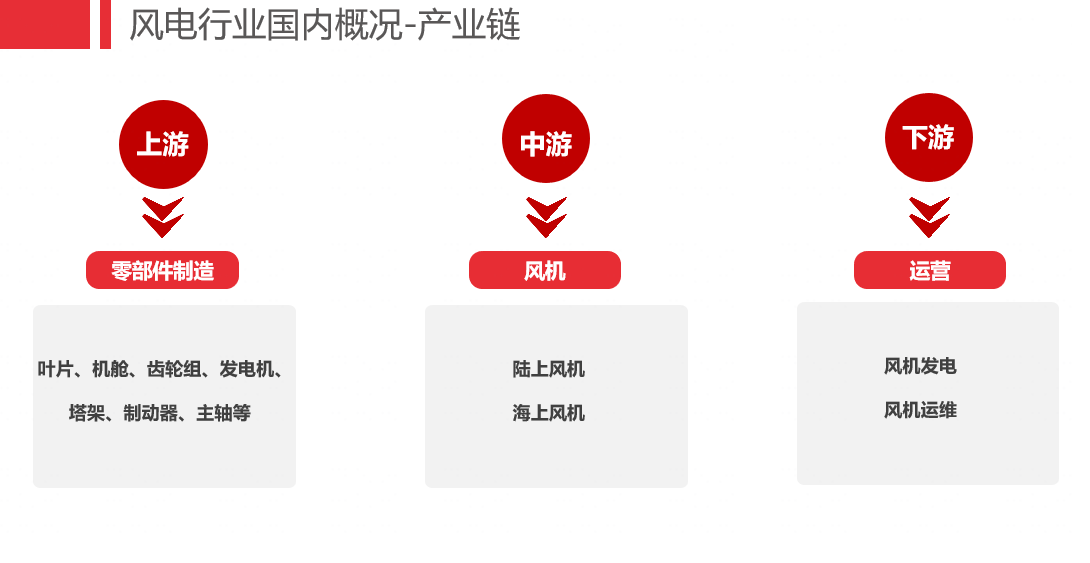

风电行业管路应用



常需要输送的介质分为4类:▶ 液压油     ▶ 齿轮油    ▶  冷却液      ▶  防冻油

管路应用到的部位

▶  偏航制动器

     需要输送液压油

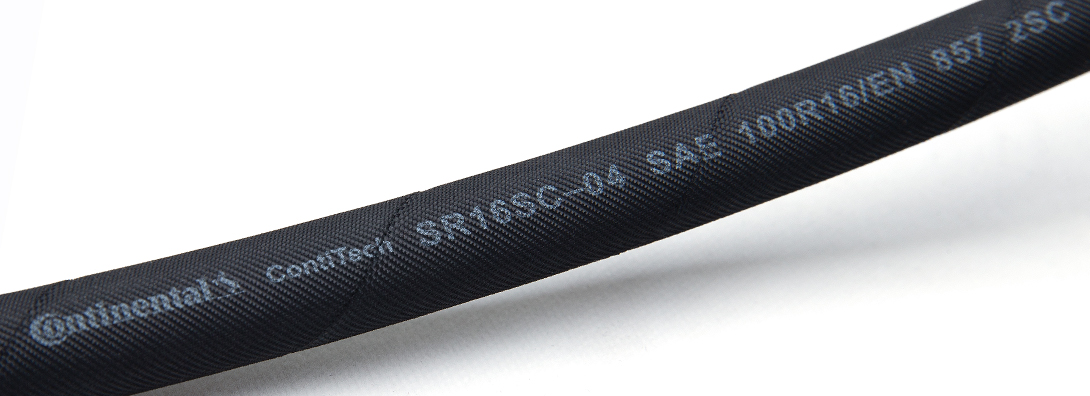

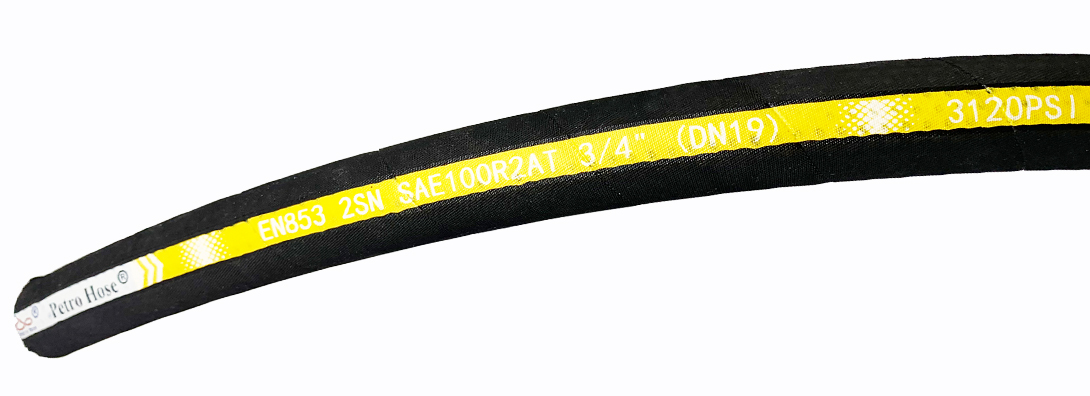

     推荐使用的产品:SR2SN、PH2SN以及SR16SC

      SR2SN


PH2SN


SR16SC

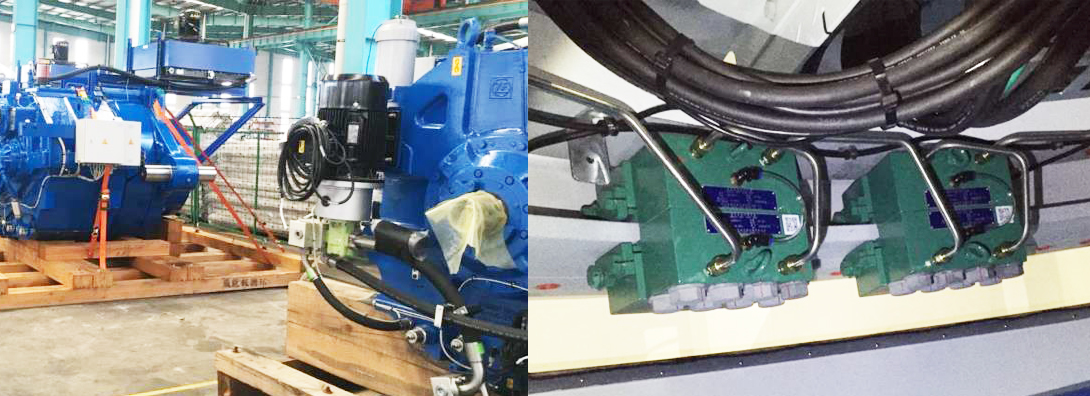

▶  机舱内部

     需要输送齿轮箱油、冷却液

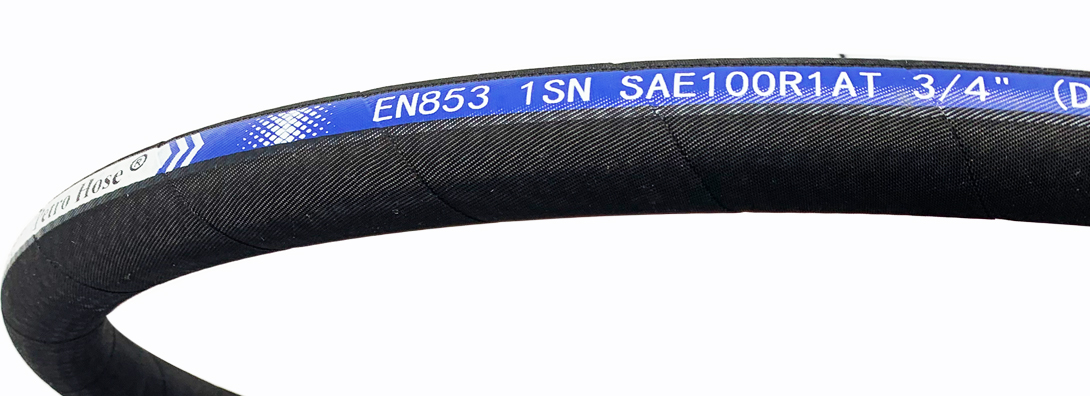

     推荐使用的产品:SR2SN、PH2SN和SR1SN、PH1SN

    SR1SN


PH1SN


▶  风轮锁定缸

     需要输送液压油

     推荐使用的产品:SR2SNPH2SN


▶  发电机冷却

     需要输送水乙二醇冷却液

     推荐使用的产品:SR1SNPH1SN

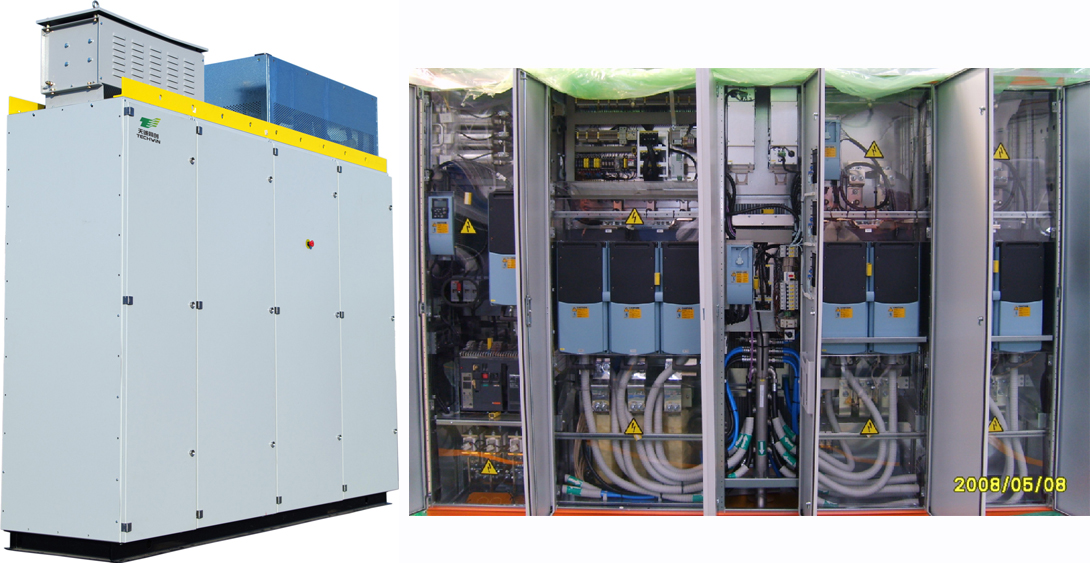

▶ 电流器冷却

     需要输送水乙二醇冷却液

      推荐使用的产品:Instagrip、Frontier、AFC

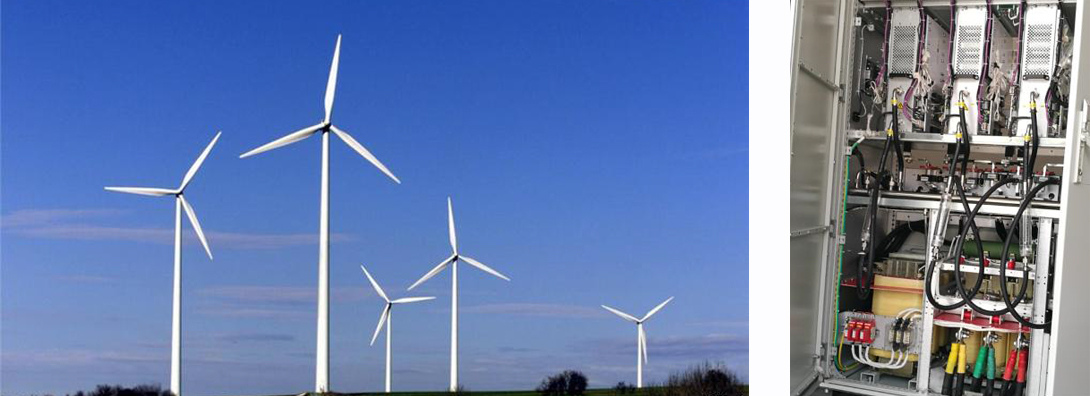

变流器采用水循环冷却方式,水冷的优点是水的比热系数大,同样体积的水和空气,在同样温升下,水吸收的热量大。

帕卓管路拥有专业的技术研发团队,与多家上市公司的风电研发部门密切合作,能够为客户提供定制服务。

由于金属与橡胶管的热胀冷缩率不同, 软管总成在低温状态下,极易产生渗漏,故风电设备使用的软管总成,对于耐低温的要求非常严苛。

帕卓管路的软管总成使用自主研发的低温专用接头WG系列。

软管总成耐低温达:-40℃,同时保证工作年限:5年,*高承压:20Bar。

推荐的产品:

Continental品牌简介:

 康迪泰克 (ContiTech ) 是全球非轮胎橡胶和塑料技术领域的主要制造商。作为一个开发合作伙伴和原厂配套制造商,该公司致力于为汽车行业、机械和仪器制造业、铁路车辆、印刷、建筑、化工和石油化工业、航海、航空及采矿业设计、开发并生产各种功能性零部件及系统。

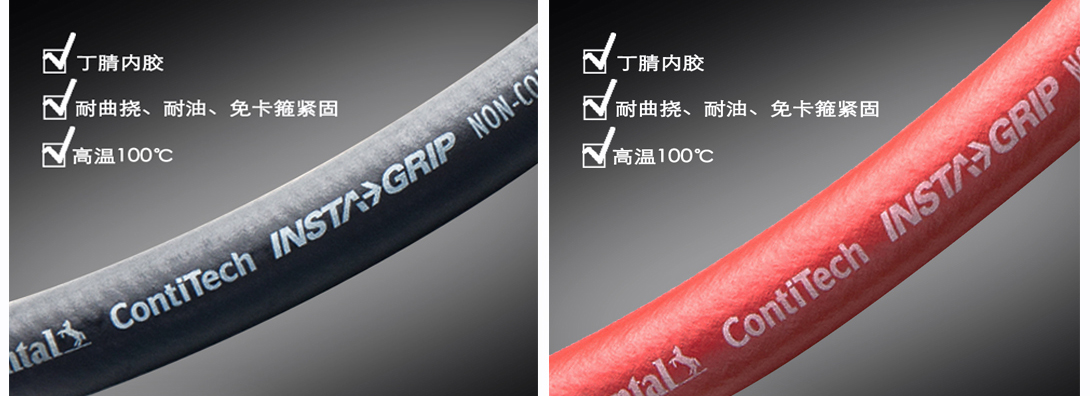

1.Instagrip 德国马牌Push on软管


内 胶:高耐油性(RMA的A级)的耐热,以乙烯丁腈为基胶的合成橡胶CHEMIVIC。

外 胶:中/高等耐油性(RMA的B级)的黑色、黄色、绿色、蓝色、红色、灰色或白色(可定制颜色)。耐候,耐磨的合成橡胶。

增强层:单层高强度合成纤维编织层,编制角度使得软管具备高耐曲挠性,并对接头有抱紧度,不必再使用卡箍紧固。

温 度:-40°F~210°F(-40°C~99°C)

颜 色:黑 绿白(可定制颜色)

内径

外径

工作压力

爆破压力

弯曲半径

包装

重量

in

mm

in

mm

psi

Mpa

psi

Mpa

in

mm

FT/Reel

kg/m

1/4

6.35

0.54

13.72

300

2.07

1200

8.28

3.0

64

500

0.13

5/16

7.90

0.62

15.70

300

2.07

1200

8.28

3.0

76

500

0.21

3/8

9.53

0.69

17.53

300

2.07

1200

8.28

3.0

76

500

0.21

1/2

12.70

0.81

20.57

300

2.07

1200

8.28

5.0

127

500

0.25

5/8

15.88

0.93

23.62

300

2.07

1200

8.28

6.0

152

500

0.30

3/4

19.05

1.07

27.18

300

2.07

1200

8.28

7.0

178

500

0.39

1

25.40

1.34

34.04

300

2.07

1200

8.28

8.0

203

500

0.51

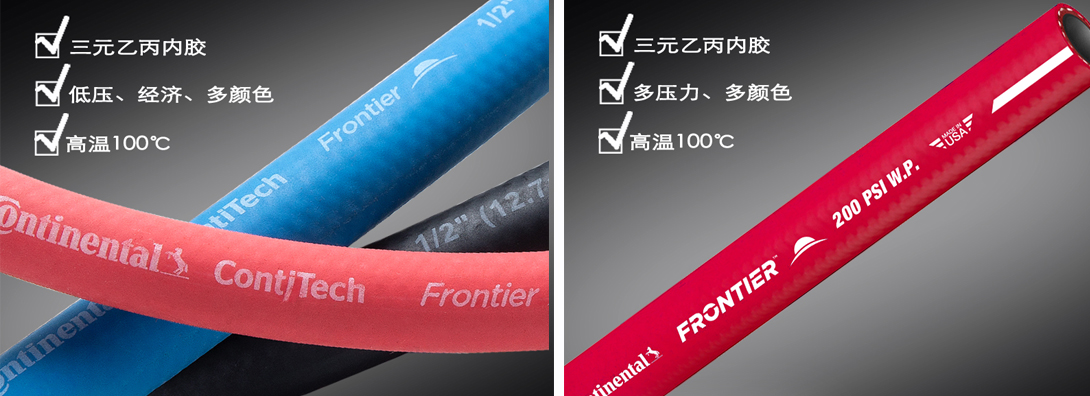

2.多颜色多压力三元乙丙橡胶管Frontier


名   称:Frontier(Horizon)

内   胶:具备中等耐油性(RMB的C等级)的以三元乙丙为基胶的合成橡胶VERSIGARD。

外   胶:具备中等耐油性(RMB的C等级)的黑、红、黄、绿或蓝色VERSIGARD。

增强层:合成纤维缠绕层,内径2''的是合成纤维编织层。

温   度:-40℉~210℉(-40℃~99℃)

  Frontier 200 颜色:黑  红  黄

内径

外径

工作压力

爆破压力

包装

重量

in

mm

in

mm

psi

Mpa

psi

Mpa

FT/Reel

kg/m

1/4

6.35

0.50

12.70

200

1.38

800

5.52

500

0.13

5/16

7.94

0.58

14.73

200

1.38

800

5.52

500

0.18

3/8

9.53

0.67

17.02

200

1.38

800

5.52

500

0.22

1/2

12.70

0.81

20.57

200

1.38

800

5.52

500

0.30

5/8

15.88

0.97

24.64

200

1.38

800

5.52

500

0.40

3/4

19.05

1.12

28.45

200

1.38

800

5.52

500

0.51

1

25.40

1.44

36.83

200

1.38

800

5.52

450

0.80

1-1/4

31.75

1.73

44.00

200

1.38

800

5.52

400

1.12

1-1/2

38.10

1.98

50.29

200

1.38

800

5.52

300

1.28

2

50.80

2.50

63.50

200

1.38

800

5.52

200

1.73



PetroHose品牌简介:

帕卓创立于2005年3月,总部设立在江苏省常州市。公司从成立以来,始终专注于工业流体管路系统,致力于提供高可靠度的管路总成产品。主要产品为:工业软管、液压软管、软管接头、软管总成、碳钢管路总成、不锈钢管路总成、PPH管总成、尼龙管等。是一家集设计研发、生产制造、销售服务于一体的国家高新技术企业。产品广泛应用于储能、风力发电、光伏、氢能、机械手臂、自动化控制、钢铁冶金、工程机械、新能源汽车、轨道交通、食品、医药、石油、化工、环保、机械制造、纺织、印刷等行业领域。为我们的合作伙伴提供工业流体管路系统的解决方案及服务,与多家世界五百强企业成为战略合作伙伴。

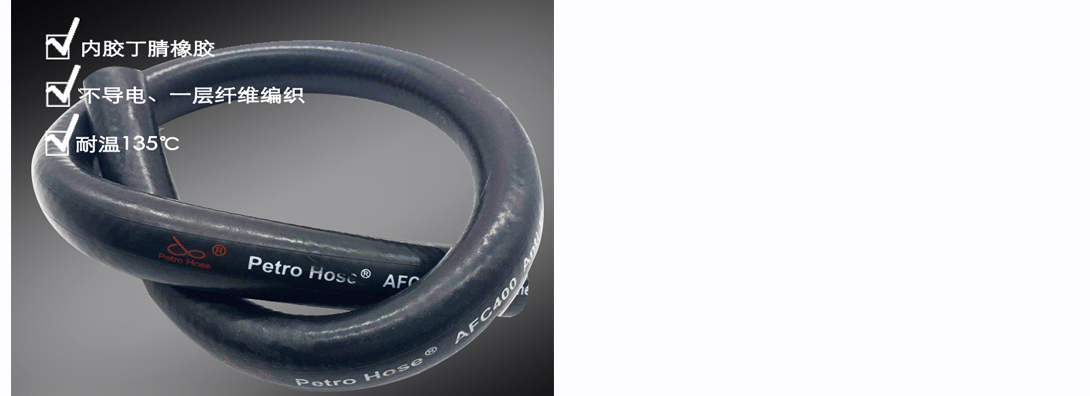

1.AFC  Anti-Flame Cooling  hose 帕卓品牌丁腈胶管


用 途:用于石油基类液压油、水、空气、乙二醇防冻液的多用途管。它不导电,在1000伏直流电压下,每英寸长度的小电阻大于1百万欧姆。

内 胶:黑色耐油的丁腈橡胶

外 胶:黑色耐油的氯丁橡胶

增强层:一层纤维编织层

温 度:连续作业-40℃到135℃,间歇为+149℃(不超过运行时间的10%)



内径

外径

工作压力

爆破压力

弯曲半径

in

mm

mm

Mpa

Mpa

mm

1/4

6.312.72.81163.5

5/16

7.914.22.81176.2

3/8

9.516.02.81176.2

1/2

12.519.82.811101.6

5/8

15.923.12.49.7127.0

3/4

19.126.92.18.3139.7

1

25.427.61.76.9203.2



▶  风电行业胶管接头

 DIN24两种90度弯1-1/2”胶管接头主要应用在齿轮箱压力侧;2-1/2”法兰接头主要应用在回油管侧。在国内主机厂,基本上使用1-1/2”DIN24度公制软管直头/90度弯头。


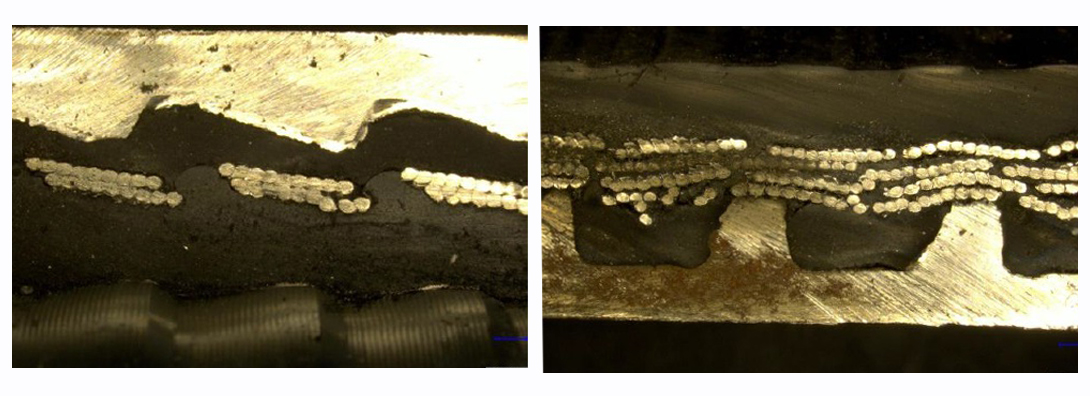

                                              一般的接头                                                                                                         我们的接头


关于风电行业管路系统的问与答:

1.问:你们的不锈钢管是无缝钢管还是有缝钢管?

答:我们推荐用有缝钢管,现在业内除了远景要求用无缝的,其他都改用有缝的,一,价格便宜,我司有制管线,能给予*优的价格,第二,由于管路压力较小,常规只有6-7公斤,无需用无缝钢管,第三,我司出厂100%测压,保证管路的可靠性。

2.问:贵司风电液压业务多么?有可以推荐的产品么?

答:我司风电液压较液冷进入的比较晚,主要是之前忽视了这一块的业务,但今年我司走的还算比较快,主要直供西门子歌美飒和中车风电,远景和金风的均在谈,除此之外,我司还与特力佳、川润、敏泰、南京迅联等有合作,我司可以做液压钢管和液压软管,拥有液压钢管生产车间,液压管主要是马牌和盖茨的产品。

3.问:风电现在液压管供货商都出现批量泄露,你们帕卓怎么去规避风险?

答:一,帕卓是100%测压,确保每件产品出厂都是合格产品,第二,液压管泄露主要集中于液压软管,出现泄露的原因也有很多种,我司为了规避此风险,采用的是原厂配套接头,即马牌用马牌接头套筒,盖茨用盖茨接头套筒,按照厂商推荐的扣压参数进行扣压,产品的可靠性要远高于国产产品,第三,我司也需要贵司提供确切的环境数据,针对环境数据,我司会挑选相对应的产品。

4.问:你们的管路一般会做哪些可靠性试验?

答:针对风电,我们出厂都会做外观检验、尺寸检验、100%气密性测试,而产品的型式试验我们会针对不同的客户提供不同的测试报告,如:高低温交变试验、高温试验、低温试验、盐雾试验、清洁度检测、温度冲击试验、兼容性试验、耐压试验、绝缘试验、老化试验、阻燃试验、爆破试验、拔脱试验、脉冲试验等。
