静止无功发生器（SVG），SVG 是利用可关断大功率电力电子器件 (IGBT), 组成自换相桥式电路 , 经过电抗器并联在电网上 , 适当的调节桥式电路交流侧输岀电压的幅值和相位 , 或者直接控制其交流侧电流 , 发出感性或者容性无功 ,SVG 作为有源型补偿装置 , 不仅可以跟踪冲击型负载的冲击电流 , 同时可以对 5、7、11、13 次特征谐波电流进行跟踪治理，静止无功发生器分为非防爆型和防爆型两大类别。

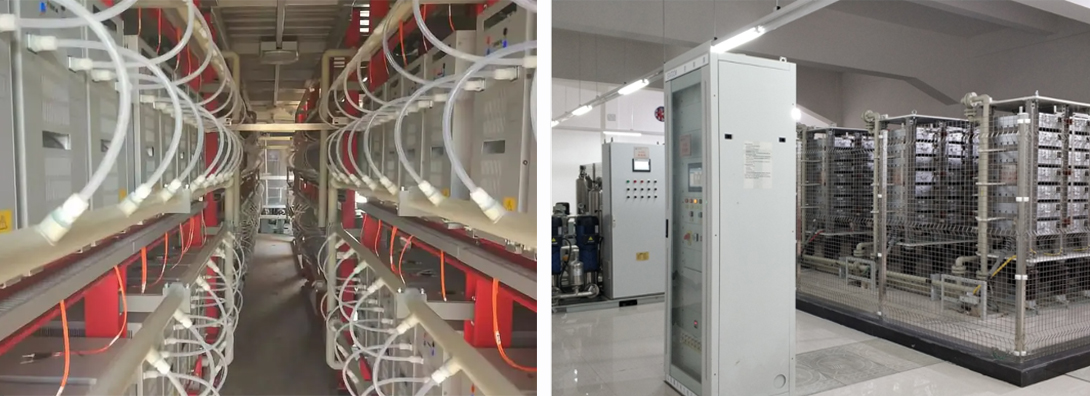

数据中心应用 电站应用
产品主要用途
▶提高电网功率因数 , 大幅降低线路电流 , 节能降耗
SVG 可根据电网中无功含量自动补偿无功 , 使功率因数维持在 0.95 以上
▶提高电网末端设备供电电压 , 维持电压稳定
SVG 可以快速支撑电压 , 维持供电末端毎个负载的电压都可以保持在稳定的范围内 , 大大地降低了电压波动对电网设备的危害。
▶消除电网内谐波污染
SVG 可以减少谐波对供电系统及用电设备的影响。
▶完美的补偿效果
SVG 可以实时地动态补偿电网无功 , 保持功率因数无限接近 1。冋时治理特征谐波 , 保护其他用电设备不受谐波干扰 , 极大改善电网电能质量。

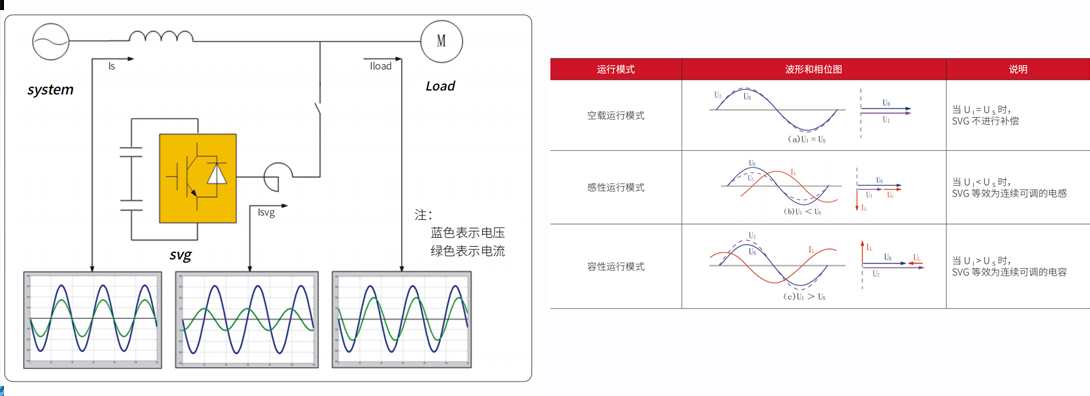

工作原理
SVG 利用可关断大功率电力电子器件（IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当的调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。
SVG 的特点
▶ SVG 可对被补偿设备无功功率跟踪补偿，动态响应性能好。
SVG 采用铝板散热器和水冷散热为其内部 IGBT 等大功率发热器件提供良好的散热环境，延长功率器件使用寿命，保证安全可靠运行。
▶补偿功能多样化
可单独自动补偿无功，自动补偿终端电压及治理谐波。
▶采用先进的控制技术
SVG 控制核心采用*先进的高速处理器，运算速度快；采用 16 位高精度 AD 采样芯片，采样精度高，使其对无功功率的计算更加精确，动态跟踪补偿性能更加优越。
▶多种补偿方式
SVG 可以根据现场实际情况，采用集中补偿、区域补偿、就地补偿多种方案。除单台补偿外，也可多台并联使用，同时可以与上级供电系统无功功率补偿设备组成多级补偿，形成覆盖整个供电系统的无功功率补偿网络。
▶谐波含量极低
SVG 采用了 SPWM 技术、三电平技术和多重化技术，不仅自身产生的谐波含量极低，还能够对负载的谐波和无功进行补偿，治理一定量被补偿电网的谐波（5 次、7 次各 25%、11 次、13 次各 15%）。
▶完善的软硬件保护
具有过流、短路、过压、欠压、缺相、三相不平衡、通讯断、光纤断、冷却风机故障以及 IGBT 超温等软硬件保护。

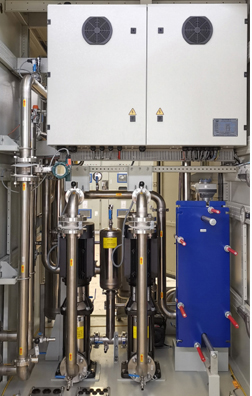

▶模块化结构设计 ● 采用新型的多电平逆变器结构，实现逆变器串联，尽可能减少设 备的体积、提高功率密度； ● 功率单元的结构和电气性能完全一致，单元可以互换，安装与维 护简单、工作量小； ● 占地面积小，特别适合于对占地面积要求较高的场合，而且可做 成移动式装置。 ▶大功率采用全水冷技术 高压 SVG 采用内外水隔离散热，满足散热要求。水冷系统在运行时 稳定输出定温、定压、定量的去离子水，有效冷却发热半导体器件， 使设备工作于合适的温度范围以内，我司水冷系统有以下优点： ● 散热效率高，长期运行成本低； ● 运行噪声显著降低； ● 关键部件仪表均为国际一线品牌产品，保证系统可靠运行； ● 主水泵与备用水泵轮换运行，延长使用寿命。 ▶水冷功率单元 ● 功率单元使用 H 桥级联结构，有效减少单元布置所需空间。 单元间采用抽屉式竖向层叠布置，同一相单元抽屉间串联连接； ● 单元冷却水管采用并联接入方式，保证流量均匀分布； ● 主要热源元器件布置于散热器表面，可通过调节冷却水流量， 响应不同的散热需求； ● 采用层叠母排设计，寄生电感小、单元结构紧凑； ● 功率单元进水口、出水口为双截流快速接头，方便功率单元的更换； ● 关键器件均采用德国、日本等原装进口产品。 |
|
|
SVG的技术优势
SVG 是基于电压源型变流器的补偿装置，实现了无功补偿方式质的飞跃。它不再采用大容量的电容，电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换。有如下优势：
● 响应速度更快
● 运行范围更宽
● 动态治理电网特征谐波
● 界面人性化设计，全自动智能控制、智能运行
● 自身运行损耗低，运行经济性好
● 实时自检、实时记录、实时检测及补偿
● 电压波动抑制能力更强
● 补偿功能多样化
● 模块化结构设计，占地面积小
● 高效散热系统，水水换热、热管换热
● 可采用远程监测方式，实现无人值守运行
● 标配节水电动阀，全自动控制，节约外部冷却水
SVG主要功能
SVG 并联于电网中，相当于一个可变的无功电流源，其无功电流可以快速地跟随负荷无功电流的变化而变化，自动补偿系统所需无功功率。SVG 的主要功能如下：
▶无功补偿，提高功率因数。大幅降低线路电流，节能降耗。
SVG 设备可以自动检测电网内无功含量，根据无功含量自动调节补偿无功，不会出现欠补和过补等情况，使功率因数维持在 0.95以上。
▶电压补偿功能，提高电网电压稳定性，提高末端供电电压
SVG 可以快速支撑电压，维持送电末端每个负载的电压都可以保持在所需电压的范围内，大大提高了电网电压的稳定性，降低了电压波动对电网中设备的危害。
问与答

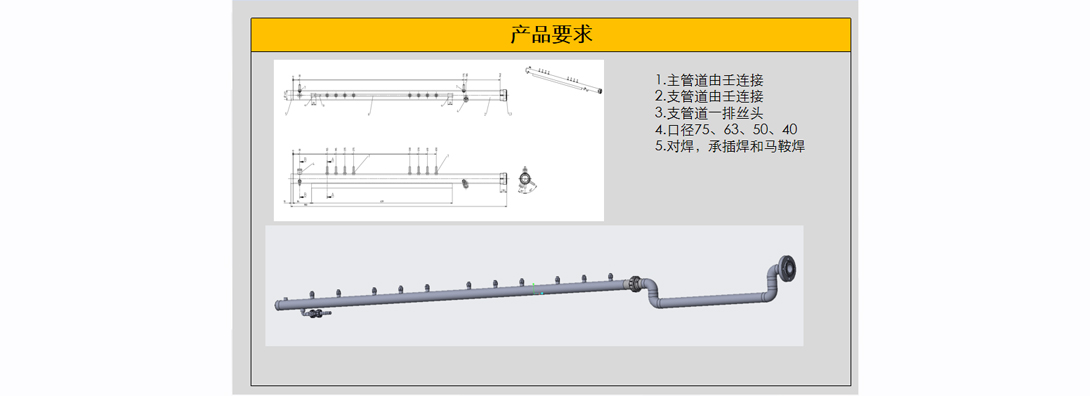

①问我司的PPH管是否是自己焊接的？
是的，我们有自己的加工车间，目前所有的焊接工艺都能满足，公司今年还扩建了PPH管焊接车间。
②问我司的焊接方式是什么？
热熔承插焊、热熔对焊、承插焊接，目前焊接部分已经比较成熟，在行业内反馈较好！
③问我司在行业内合作的情况如何？
目前我司和西门子、禾望、特变都有在合作的，新风光、荣信、合康等等都有在打样。现在很多客户SVG液冷部分都在研发中，增长趋势也比较明显。
④份额是多少？我司的产能有多少？
目前我司配套风电、数据中心的份额较大，如今产销平衡，今年工厂扩建产能会提升，希望能够得到贵司的认可，我司一定会积极配合打样工作。
⑤我们目前是本地供应商在做，贵司在常州物流费用会相对比较高。
现在物流配送也比较及时，我们会提前给贵司做好备货，不会耽误贵司的正常运作！
⑥贵司是够可以免费提供样机产品？
我司部分焊接的样品可以免费提供，关于样机部分我司首次打样可以在贵司客户现场挂机，比如测试3个月没有问题的话贵司按照合约支付即可。
⑦贵司如何保证PPH管外观变形以及泄露问题！
PPH管本身有一定弹性，在焊接时我们会严格控制好轴线对准、焊接插入深度以及切换的时间，关于泄露问题我司每一根都做保压测试，保证出厂零漏点。
